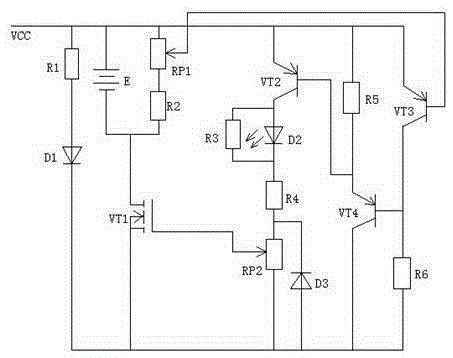

摘要：本實用新型公開了一種智能可調充電控制電路，包括電阻R1、二極管D1、電位器RP1、MOS管VT1、電位器RP1和三極管VT2，所述電阻R1一端分別連接電源VCC、電池組E正極、電位器RP1一端、三極管VT2發射極、電阻R5和三極管VT3發射極，電阻R1另一端連接二極管D1正極，電位器RP1另一端連接電阻R2，電阻R2另一端分別連接電池組E負極和MOS管VT1的D極，MOS管VT1的G極連接電位器RP2滑片，電位器RP2一端分別連接二極管D3負極和電阻R4。本實用新型智能可調充電控制電路采用三極管和MOS管作為控制元件，電路結構簡單，具有充電自停功能，成本低，體積小，適用范圍廣。
- 專利類型實用新型
- 申請人華北電力大學（保定）;
- 發明人華征;王子建;
- 地址071003 河北省保定市永華北大街619號
- 申請號CN201521105667.4
- 申請時間2015年12月28日
- 申請公布號CN205319735U
- 申請公布時間2016年06月15日
- 分類號H02J7/00(2006.01)I;
