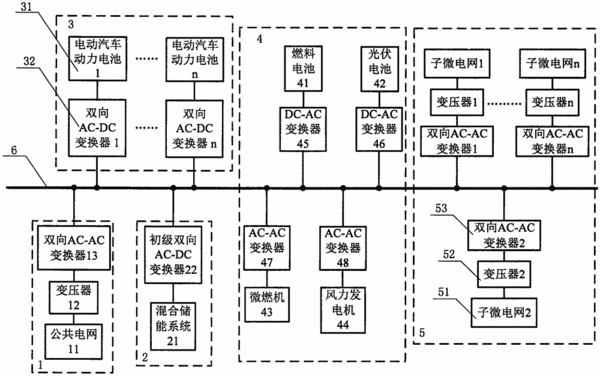

摘要：本實用新型公開了一種基于新能源微電網的多母線型居民區供電系統，系統設置有三級母線。公共電網單元、混合儲能單元、電動汽車充電單元、分布式電源單元和基于風光儲的子微電網供電單元分別通過特定的變換器連接在380V的一級交流母線；220V的二級交流母線設置于子微電網中，為居民高壓負荷供電；48V的三級直流母線可以為家庭中日益增多的低壓電子設備供電?；旌蟽δ軉卧ㄟ^兩級變換器平抑系統功率波動，子微電網有放射狀和環狀兩種。新能源微電網與子微電網均有并網和孤島兩種運行狀態，同時結合三級母線架構，提高居民區供電系統的供電可靠性、經濟性和多樣性。
- 專利類型實用新型
- 申請人華北電力大學（保定）;
- 發明人張立娜;劉青;陳世超;
- 地址071003 河北省保定市蓮池區永華北大街619號
- 申請號CN201620194647.7
- 申請時間2016年03月15日
- 申請公布號CN205489568U
- 申請公布時間2016年08月17日
- 分類號H02J3/38(2006.01)I;H02J3/28(2006.01)I;H02J3/32(2006.01)I;
