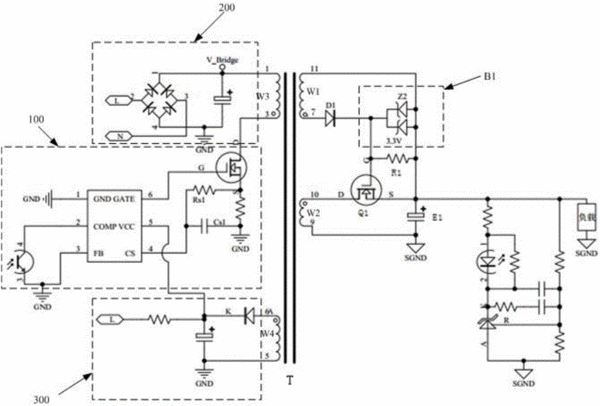

摘要：本實用新型涉及一種同步整流驅動電路，包括主變壓器，連接在主變壓器原邊繞組的原邊電路，還包括MOS管Q1、二極管D1、下拉電阻R1以及限制驅動電壓以保護MOS管Q1的保護電路；D1的陽極連接主變壓器第一副邊繞組的第一端，陰極經保護電路分別連接第一副邊繞組的第二端以及Q1的源極；Q1的柵極與D1的陰極連接，漏極與主變壓器第二副邊繞組的第一端連接，源極連接主變壓器副邊輸出電容的一端，柵極與源極之間還連接有下拉電阻R1；輸出電容的另一端連接第二副邊繞組的第二端且接地，第一副邊繞組的第一端和第二副邊繞組的第一端互為同名端。本實用新型能有效降低損耗，節約成本，可廣泛應用在低壓大電流開關電源領域。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人林偉濤;
- 地址510663 廣東省廣州市廣州高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201620257334.1
- 申請時間2016年03月29日
- 申請公布號CN205509879U
- 申請公布時間2016年08月24日
- 分類號H02M7/217(2006.01)I;
