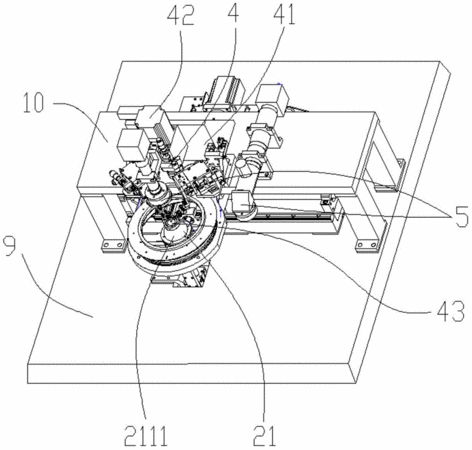

摘要:本實用新型公開了一種倒裝LED芯片測試裝置,該裝置包括:工作臺模塊、運輸傳輸組件、收光測試組件、探針測試平臺以及精密對準系統,其中,在工作中,運輸傳輸組件可以運輸待測試倒裝LED芯片到合適的工作區域,使待測試倒裝LED芯片對準收光測試組件的收光口處,調整位姿之后,啟動探針測試平臺,使探針與待測試的芯片接觸通電,使芯片發亮,從而收光測試組件可以對其進行檢測。按照本實用新型的機械結構,能夠成功地解決倒裝LED芯片電機和發光面不同側的問題,并且采用了精密圖像運動控制技術,實現了倒裝LED芯片的高速精密測試,加快了芯片的檢測效率。
- 專利類型實用新型
- 申請人華中科技大學;廣東志成華科光電設備有限公司;
- 發明人李斌;宋憲振;尹旭升;陳騰飛;湯瑞;庫衛東;林康華;賀松平;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201420868358.1
- 申請時間2014年12月31日
- 申請公布號CN204314427U
- 申請公布時間2015年05月06日
- 分類號G01R31/26(2014.01)I;G01M11/02(2006.01)I;
