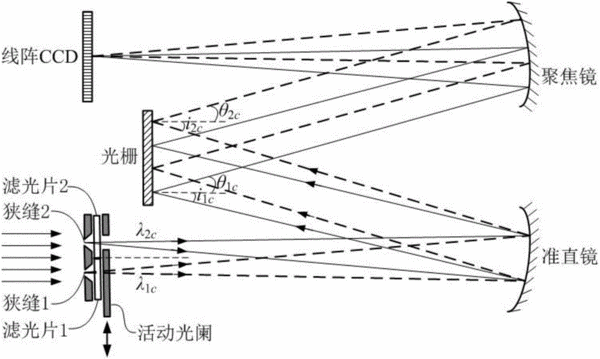

摘要：本發明提供了一種高分辨率的線陣CCD直讀型光譜儀，包括入射模塊、準直鏡、光柵、聚焦鏡和線陣CCD芯片；準直鏡設置在入射模塊的出射光路上，光柵設置在所述準直鏡的出射光路上，聚焦鏡設置在光柵的出射光路上，線陣CCD芯片設置在所述聚焦鏡的出射光路上；入射模塊用于將光譜儀的工作波段分割為數個子波段，并控制每次只有一個子波段的光束出射；準直鏡用于將所述入射模塊的出射光準直后以不同傾角入射在光柵上，以不同傾角入射的不同子波段的光束的中心波長具有相同的衍射角，經所述光柵反射的光再經所述聚焦鏡后投射在線陣CCD芯片上。本發明通過光譜的波段分割技術及光柵的空分復用技術可以大幅提升光譜儀的分辨率和靈敏度。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人萬助軍;顏世佳;占爽;馮冬;羅志祥;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201610832973.0
- 申請時間2016年09月19日
- 申請公布號CN106441581A
- 申請公布時間2017年02月22日
- 分類號G01J3/42(2006.01)I;
