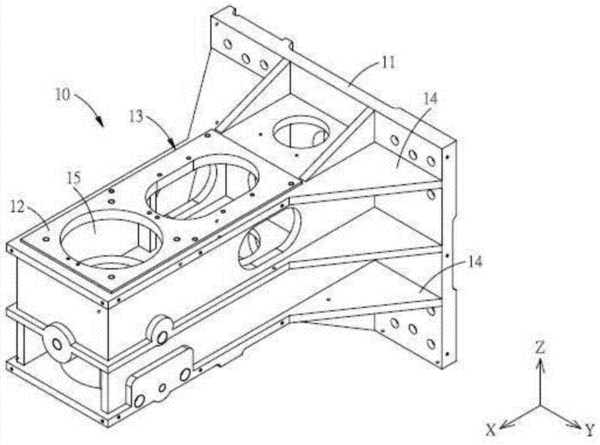

摘要：本實用新型提供了一種立式銑床主軸頭的承座，包括：本體，包括一位于YZ平面的支撐部、一位于XY平面的主軸頭連接部以及成型于該支撐部及該主軸頭連接部間的結構補強部，定義該支撐部于Z方向的長度為H，該主軸頭連接部于X方向至該支撐部的距離為L1，并定義Q1＝H/L1，且0.90<Q1<1.2，該結構補強部連接該支撐部的頂端及底端。藉由加大H與L1的比值，以降低承座受主軸頭的重力影響；且該結構補強部連接該支撐部的頂端及底端，提供Z方向的支撐力道，加強主軸頭連接部及支撐部間的結構強度。
- 專利類型實用新型
- 申請人力勁精密機械（昆山）有限公司;
- 發明人劉瑋傅;
- 地址215343 江蘇省蘇州市昆山市千燈鎮新虹路28號
- 申請號CN201420393744.X
- 申請時間2014年07月16日
- 申請公布號CN204075341U
- 申請公布時間2015年01月07日
- 分類號B23C9/00(2006.01)I;B23B19/02(2006.01)I;
