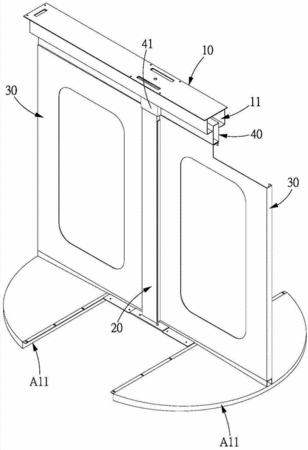

摘要：本實用新型公開了一種加工機的工作臺回轉防屑結構，包括一固定座具有一開口朝向工作臺的限位長槽；一旋轉軸相對兩端設有一組接柱及一用以與工作臺組設的組固部以隨工作臺升降或旋轉；二擋板底側與工作臺固接地組裝在旋轉軸相對兩側；一升降遮板成形為斷面形狀與該固定座限位長槽相符的長板結構，其中段設有一中空組接部與旋轉軸組接柱插接，且升降遮板頂側部分容置于固定座限位長槽內地設于固定座及旋轉軸、擋板之間，以確實遮蔽擋板和固定座之間縫隙；令旋轉軸隨工作臺旋轉時，升降遮板組接部與旋轉軸組接柱相對轉動，旋轉軸隨工作臺升降時，升降遮板底側與二擋板頂側對合地在固定座限位長槽內升降位移。
- 專利類型實用新型
- 申請人力勁精密機械（昆山）有限公司;
- 發明人許佟宇;
- 地址215343 江蘇省蘇州市昆山市千燈鎮新虹路28號
- 申請號CN201420061025.8
- 申請時間2014年02月11日
- 申請公布號CN203779125U
- 申請公布時間2014年08月20日
- 分類號B23Q1/25(2006.01)I;B23Q11/00(2006.01)I;
