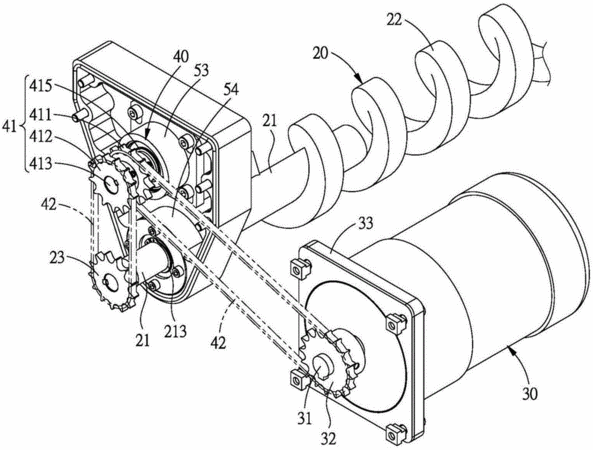

摘要：本實用新型公開了一種加工機螺桿式排屑機構，其包括一螺桿、一用以驅動該螺桿螺旋卷屑的馬達以及一設于該螺桿與該馬達之間的傳動結構；其特征在于：該螺桿與該馬達的一驅動軸是呈平行設置，該馬達驅動軸通過該傳動結構與該螺桿的一組接軸段連接以驅動該螺桿的一螺旋軸段旋轉卷屑，該馬達驅動軸、該螺桿組接軸段及該傳動結構外部罩設有一保護殼件，且該保護殼件與該螺桿組接軸段之間設有一防漏油封，通過前述技術手段，達到防止加工機排屑槽中的水、金屬屑或切削液等物質隨螺桿旋轉而卷入馬達導致成其驅動結構受損的目的，具提高現有加工機排屑機構的運作效能的技術效果。
- 專利類型實用新型
- 申請人力勁精密機械（昆山）有限公司;
- 發明人鐘秋振;
- 地址215341 江蘇省蘇州市昆山市千燈鎮新虹路28號
- 申請號CN201420054058.X
- 申請時間2014年01月27日
- 申請公布號CN203804667U
- 申請公布時間2014年09月03日
- 分類號B23Q11/00(2006.01)I;F16H7/06(2006.01)I;F16H7/02(2006.01)I;
