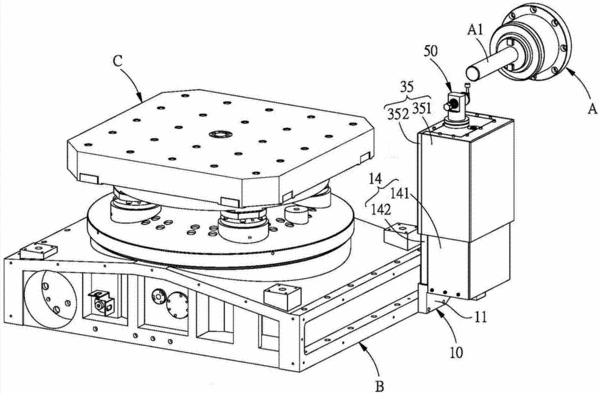

摘要：本實用新型公開了一種加工機的刀具尺寸量測機構，用以量測刀具尺寸參數并包括：一固定座具有供組設在加工機滑軌結構的底板以及頂板以及二導桿連接；一氣壓缸具有一推桿穿置固定座頂板地設于固定座底板及頂板之間；一升降座具有一底板、一頂板以及連接該底板與該頂板的兩側板，該升降座通過底板為固定座的二導桿穿置且頂板與氣壓缸推桿組接以升降組設于固定座；多個定位結構設于固定座頂板下面及升降座底板上面之間；一刀具量測儀設于固定座頂板上且具有一偵測部，令該刀具量測儀通過其偵測部與刀具端部相抵以感應量測刀具長度，或通偵測部與刀具周面相抵以感應量測刀具半徑，達到配合程序控制提升加工精準度及效率的技術效果。
- 專利類型實用新型
- 申請人力勁精密機械(昆山)有限公司;
- 發明人鐘秋振;
- 地址215341 江蘇省蘇州市昆山市千燈鎮新虹路28號
- 申請號CN201420053592.9
- 申請時間2014年01月27日
- 申請公布號CN203779230U
- 申請公布時間2014年08月20日
- 分類號B23Q17/00(2006.01)I;
