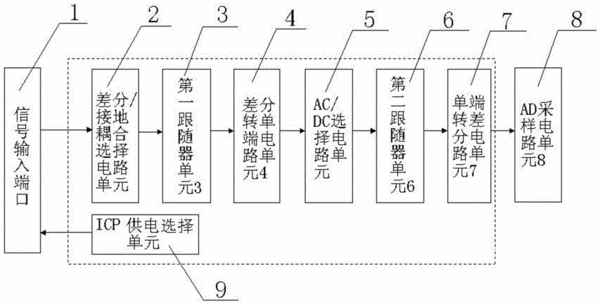

摘要：一種低噪聲分析儀的前端模擬電路，包括信號輸入端口、差分/接地耦合選擇電路單元、第一跟隨器單元、差分轉單端電路單元、AC/DC選擇電路單元、第二跟隨器單元、單端轉差分電路單元以及AD采樣電路單元，所述信號輸入端口、差分/接地耦合選擇電路單元、第一跟隨器單元、差分轉單端電路單元、AC/DC選擇電路單元、第二跟隨器單元、單端轉差分電路單元以及AD采樣電路單元依次連接。與現有技術相比，本實用新型的低噪聲分析儀的前端模擬電路主要針對小信號測量，通過采用低噪聲元器件、再通過多級信號處理以及軟硬件相結合的處理模式，有效的將通道噪聲控制在一定范圍內，從而使的儀器所能測量的信號就越更小，測量誤差也就越小。
- 專利類型實用新型
- 申請人杭州億恒科技有限公司;
- 發明人賀惠農;魯佳;
- 地址310015 浙江省杭州市莫干山路1418-41號上城科技工業基地4號樓
- 申請號CN201420137419.7
- 申請時間2014年03月25日
- 申請公布號CN203840319U
- 申請公布時間2014年09月17日
- 分類號H03K19/0175(2006.01)I;
