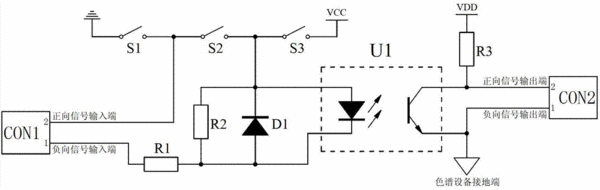

摘要：一種與色譜設備通信連接的新型進樣器接口電路，獨立電源VCC串接開關S3、S2和S1后接地，開關S1和S2的公共端連接到信號輸入接口CON1的正向信號輸入端，開關S2和S3的公共端分別連接電阻R2、二極管D1的負端和光耦合器U1的陽極輸入端，電阻R2的另一端、二極管D1的正端和光耦合器U1的陰極輸入端匯合后經電阻R1連接到信號輸入接口CON1的負向信號輸入端；光耦合器U1的正向輸出信號一支路經電阻R3連接到系統電源VDD，另一支路連接到信號輸出接口CON2的正向信號輸出端，光耦合器U1的負向輸出信號分別連接到色譜設備接地端和信號輸出接口CON2的負向信號輸出端。
- 專利類型實用新型
- 申請人浙江泛泰儀器有限公司;
- 發明人王成文;
- 地址324000 浙江省衢州市柯城區凱旋南路6號
- 申請號CN201220635634.0
- 申請時間2012年11月26日
- 申請公布號CN202978884U
- 申請公布時間2013年06月05日
- 分類號H03K19/0175(2006.01)I;G01N30/16(2006.01)I;
