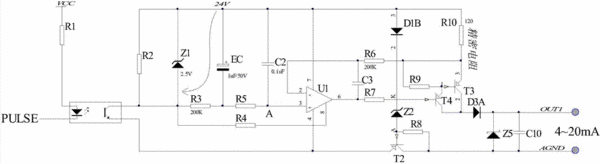

摘要：本實用新型涉及一種基于PWM模擬量通道轉換電路，包括輸入脈沖PWM電路、濾波整形電路、V/I輸出驅動電路，上位機控制輸出可調占空比的周期脈沖，脈沖接隔離光耦輸入端，隔離光耦輸出一端通過電阻接電源電壓，電阻兩端接限壓穩壓管，隔離光耦輸出另一端通過三極管接地，通過隔離光耦通斷，電源電壓通過電阻給充電電容充放電；充電電容負端接RC濾波電路；濾波整形電路輸出電壓經過運算放大器反饋到輸出精密電阻，精密電阻兩端的壓差轉換為標準的4～20mA的標準電流輸出，將可控占空比的脈沖信號轉換為標準信號輸出。適應于各種控制電路板，且可以任意拓展獨立隔離的多路模擬量輸出，成本極低，穩定性好，失效率低，標定簡單，精度高。
- 專利類型實用新型
- 申請人上海自動化儀表有限公司;
- 發明人董金偉;楊振榮;陳凱;包偉華;
- 地址200072 上海市閘北區廣中西路191號7號
- 申請號CN201420865931.3
- 申請時間2014年12月31日
- 申請公布號CN204465501U
- 申請公布時間2015年07月08日
- 分類號H03K19/0175(2006.01)I;
