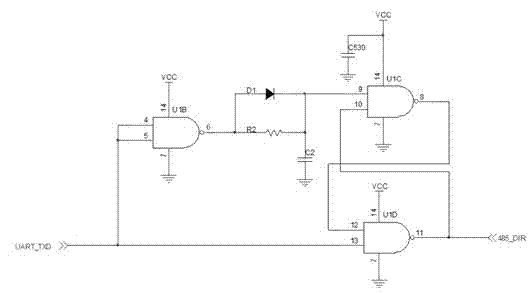

摘要：本實用新型公開了一種RS485自動換向電路，包括485收發芯片和換向電路，而所述的換向電路包括與非門電路和延時電路，與非門電路包括三個與非門，延時電路由二極管與一電阻并聯后再與一電容串聯組成；第一與非門的兩個輸入端與485收發芯片的第四引腳連接，并連接在處理器芯片UART串行總線的TXD端，第一與非門與延時電路；第二與非門與延時電路連接，另一個輸入端與第三與非門連接，并連接至485收發芯片的第二引腳和第三引腳。本實用新型節省了控制器的端口資源，同時提高了軟件的兼容性以及降低了在操作系統下嵌入式程序的開發難度，極大的提高RS485的傳輸距離及抗干擾能力。
- 專利類型實用新型
- 申請人天津天地偉業數碼科技有限公司;
- 發明人戴林;寧盛創;
- 地址300384 天津市西青區華苑新技術產業園區（環外）海泰華科二路8號
- 申請號CN201420493239.2
- 申請時間2014年08月29日
- 申請公布號CN204089768U
- 申請公布時間2015年01月07日
- 分類號H03K19/0175(2006.01)I;
