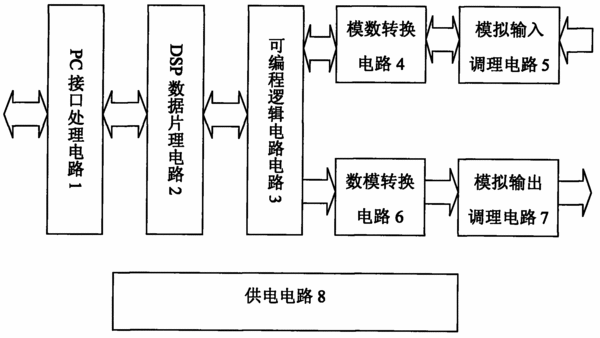

摘要:本實用新型公開了一種基于DSP的振動控制器。PC接口處理電路通過接口與PC相連接,DSP數據處理電路與PC接口處理電路、可編程邏輯電路分別通過相應的數據總線相連接,可編程邏輯處理電路通過數字信號引出線與模數轉換電路和數模轉換電路相連接,模數轉換電路通過模擬信號輸入引出線與模擬輸入調理電路相連接,數模轉換電路通過模擬信號輸出引出線與模擬輸出調理電路相連接,供電電路給各電路模塊提供直流電源。本實用新型提供了有很強信息處理能力,控制精度高,控制實時性強,易于實現硬件擴展,在共享總線資源的基礎上,通過DSP外部總線對數字處理器DSP和可編程邏輯器件進行協調處理,可以使信息計算處理與硬件控制資源最優化。
- 專利類型實用新型
- 申請人杭州億恒科技有限公司;
- 發明人賀惠農;沈平;周建川;劉寶華;
- 地址310003浙江省杭州市上城區紫金巷26號402室
- 申請號CN200720303313.X
- 申請時間2007年12月25日
- 申請公布號CN201134024Y
- 申請公布時間2008年10月15日
- 分類號G05B19/042(2006.01);G05D19/02(2006.01);
