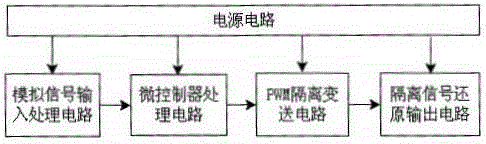

摘要：一種低頻模擬信號隔離變送電路，屬于信號隔離技術領域。包括模擬信號輸入處理電路、微控制器處理電路、PWM隔離變送電路、隔離信號還原輸出電路以及電源電路，所述的模擬信號輸入處理電路、微控制器處理電路、PWM隔離變送電路以及隔離信號還原輸出電路依次串聯連接，所述的電源電路分別為上述各電路提供電源。優點：替代了模擬信號直接線性隔離傳輸的傳統方案，提高了隔離傳輸精度；利用微控制器將模擬信號轉換成數字PWM波，經磁耦技術原理制成的數字隔離芯片隔離后，再由低通濾波電路按比例恢復出原始的模擬信號，從而能降低模擬信號隔離傳輸的難度，提高了傳輸精度。
- 專利類型實用新型
- 申請人常熟理工學院;
- 發明人吳正陽;徐惠鋼;謝啟;楊云飛;徐偉;李鑫;戴梅;
- 地址215500 江蘇省蘇州市常熟市南三環路99號
- 申請號CN201520938857.8
- 申請時間2015年11月23日
- 申請公布號CN205142179U
- 申請公布時間2016年04月06日
- 分類號H03K19/0175(2006.01)I;
