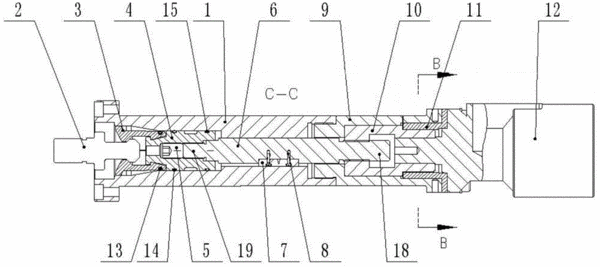

摘要：本發明公開了一種銑頭自動交換裝置，包括：心軸組件，所述心軸組件心軸(6)的左端安裝有調整螺紋(19)，右端安裝有拉緊螺紋(18)，導向平鍵(7)通過螺釘Ⅰ、螺釘Ⅱ(8、16)固定在心軸(6)上；四瓣爪組件，包括四瓣爪(3)、拉套(4)、環形彈簧(13)、密封圈Ⅰ、密封圈Ⅱ(14、15)，四瓣爪(3)右端與拉套(4)連接，連接處的環形槽內套有環形彈簧(13)，四瓣爪(3)中部安裝有鉤狀鎖扣，鎖扣的尖端扣在拉套(4)左端的臺階上；液壓馬達螺母組件，包括螺母(10)、平鍵(17)及液壓馬達(12)，螺母(10)通過平鍵(17)與液壓馬達(12)連接為一體。本發明的特殊之處在于，四瓣爪組件的左右移動是依靠液壓馬達(12)帶動與拉緊螺紋(18)相配合的螺母(10)順時針或逆時針轉動完成的。
- 專利類型發明專利
- 申請人山東普魯特機床有限公司;
- 發明人耿建國;趙寶鎖;耿明明;
- 地址277500 山東省棗莊市滕州市北辛西路南側500米處
- 申請號CN201410834300.X
- 申請時間2014年12月29日
- 申請公布號CN105798684A
- 申請公布時間2016年07月27日
- 分類號B23Q3/157(2006.01)I;B23C9/00(2006.01)I;
