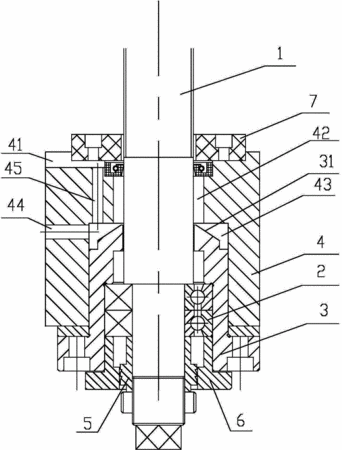

摘要：本實用新型提出了數控機床絲杠軸承座防油污裝置，包括絲杠，該絲杠由內向外依序套設有支撐軸承、軸承套以及軸承座，該軸承座由其頂面向下依次開設凹槽和臺階孔，其還設有與該凹槽連通的排油槽，以及與臺階孔連通的第一排油孔；該第一排油孔通過第二排油孔連通排油槽；該軸承套設于臺階孔內，其頂面設有錐面，第二排油孔在豎向上對應該錐面，該錐面在橫向上對應第一排油孔。本實用新型通過在軸承座上開設排油槽、第一排油孔以及第二排油孔，對油污進行有效疏導，使得絲杠上的油污改變流動方向，打斷到支撐軸承的通道，最終實現防止油污進入支撐軸承的目的，結構簡單實用，防油污效果佳，尤其應用在垂直方向上效果更明顯。
- 專利類型實用新型
- 申請人重慶九源機械有限公司;
- 發明人林健;
- 地址401336 重慶市南岸區玉馬路87號綜合廠房1
- 申請號CN201420534336.1
- 申請時間2014年09月17日
- 申請公布號CN204127138U
- 申請公布時間2015年01月28日
- 分類號F16C35/04(2006.01)I;F16C33/76(2006.01)I;B23Q11/00(2006.01)I;
