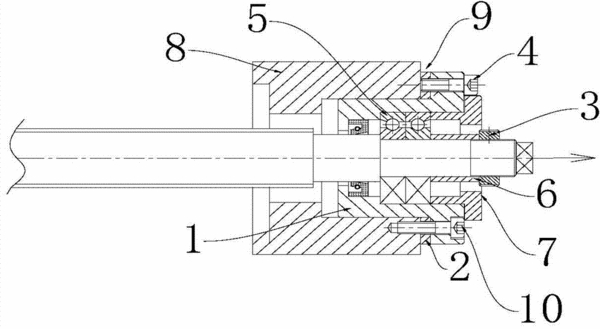

摘要：本實用新型涉及一種絲杠預拉伸結構，包括固定安裝在機床上的軸承座，絲杠，固定在絲杠上的支撐軸承，所述軸承座和支撐軸承之間安裝有軸承盒，所述軸承盒和支撐軸承外圈接觸，所述支撐軸承外側被軸向壓緊，所述軸承座和軸承盒之間預留有5-8mm的間隙，所述軸承盒和軸承座間設置有貫通所述間隙的連接螺釘，所述軸承盒向外側擠壓支撐軸承外圈。當采用該結構后，在軸承座和軸承盒的作用下帶動軸承對絲杠進行了拉伸力的動作，由于支撐軸承壓軸承內環圈和壓軸承外環圈都在軸承盒內處于鎖緊狀態，故軸承沒有受到更大的預緊力，整個軸承盒在拉伸絲杠時，運行平穩，拉伸數據準確。
- 專利類型實用新型
- 申請人重慶九源機械有限公司;
- 發明人林健;
- 地址400030 重慶市南岸區玉馬路87號綜合廠房1
- 申請號CN201320236528.X
- 申請時間2013年05月03日
- 申請公布號CN203390636U
- 申請公布時間2014年01月15日
- 分類號B23Q5/54(2006.01)I;B23Q11/00(2006.01)I;
