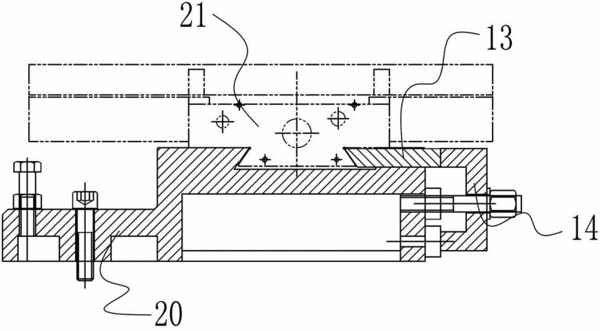

摘要：本實用新型公開了一種刨床加工縱溜板定位裝置，其包括定位本體，在該定位本體軸向上具有與待加工縱溜板底部燕尾相配合的燕尾槽，在該燕尾槽的一側壁上設置有數個沿垂直于該定位本體軸向方向的定位槽，在該定位槽內滑動設置有端部朝向所述燕尾槽的一端與待加工縱溜板底部燕尾對應斜面相配合的定位塊，在所述定位本體上設置有緊固所述定位塊的緊固定位機構。本實用新型結構簡單，操作使用方便，只需事先調好本定位裝置在機床上的幾何精度，即可直接以本定位裝置上的燕尾槽的一內斜壁為基準進行配合找正，不需再對每次加工的縱溜板進行打表找正，節約了大量的定位找正時間，提高了生產效率，加工精度穩定。
- 專利類型實用新型
- 申請人重慶九源機械有限公司;
- 發明人陳繼勝;林健;
- 地址401336 重慶市南岸區玉馬路87號綜合廠房1
- 申請號CN201220411117.5
- 申請時間2012年08月17日
- 申請公布號CN202716100U
- 申請公布時間2013年02月06日
- 分類號B23Q3/06(2006.01)I;
