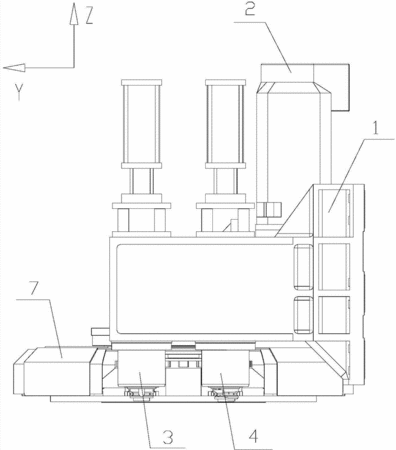

摘要：本實用新型提出了YZ平面雙主軸系統，屬于加工中心技術領域，其包括主軸箱和刀架，該主軸箱一側安裝有主電機，所述主軸箱的另一側沿Y軸并排設置第一主軸和第二主軸；所述刀架上設有一個斗笠式刀庫，所述斗笠式刀庫更換所述第一主軸與第二主軸上的刀具，所述主電機上的皮帶輪通過第一皮帶連接所述第一主軸上的第一皮帶輪，所述第一主軸上的第二皮帶輪又通過第二皮帶連接所述第二主軸上的皮帶輪。本實用新型在YZ平面安裝雙主軸，即第一主軸與第二主軸，具有成倍提高加工效率的有益效果，而且通過第一皮帶和第二皮帶將第一主軸與第二主軸同步，并配合一個斗笠式刀庫，解決兩個刀庫信號延時的問題，增加了機床效率。
- 專利類型實用新型
- 申請人重慶九源機械有限公司;
- 發明人林健;
- 地址401336 重慶市南岸區玉馬路87號綜合廠房1
- 申請號CN201420534329.1
- 申請時間2014年09月17日
- 申請公布號CN204075882U
- 申請公布時間2015年01月07日
- 分類號B23Q39/00(2006.01)I;B23Q3/157(2006.01)I;
