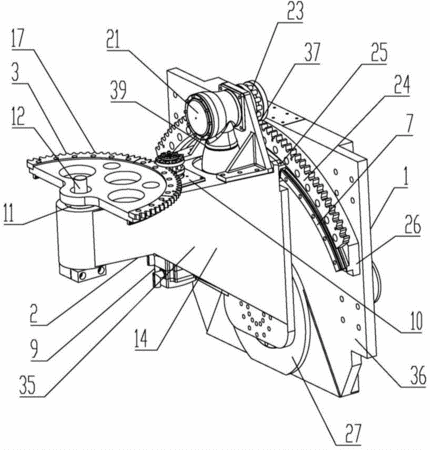

摘要:本實用新型公開了一種多軸數控機床的無背隙雙伺服交叉軸回轉臺,包括B軸固定支撐座、B軸回轉系統和C軸回轉系統,B軸回轉系統包括旋轉軸B、B軸旋轉基座和B軸減速電機,B軸減速電機固定安裝在B軸旋轉基座上且其通過B軸滾輪圓弧齒條機構驅動B軸旋轉基座繞旋轉軸B的軸線旋轉;C軸回轉系統包括旋轉軸C、C軸旋轉基座和C軸減速電機,C軸減速電機固定安裝在B軸旋轉基座上且其通過C軸滾輪圓弧齒條機構驅動C軸旋轉基座繞旋轉軸C的軸線旋轉。本實用新型可以很好地應用于多軸數控機床上,提高數控機床的可靠性,增加數控機床的靈活自由度,提高了加工大型復雜構件的產品質量。
- 專利類型實用新型
- 申請人華中科技大學;
- 發明人張剛;嚴思杰;張小明;趙歡;代星;丁漢;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201520106825.1
- 申請時間2015年02月13日
- 申請公布號CN204487170U
- 申請公布時間2015年07月22日
- 分類號B23Q1/25(2006.01)I;F16H19/00(2006.01)I;
