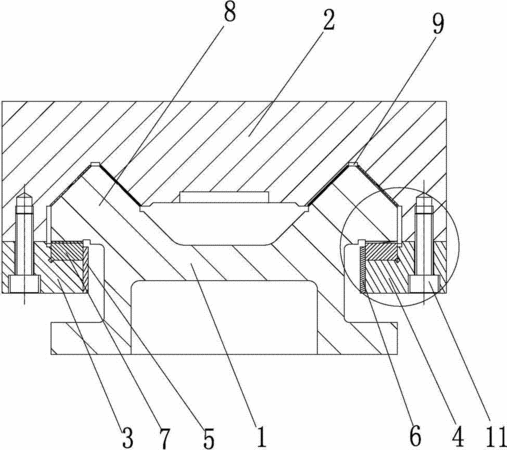

摘要:本實用新型涉及一種液壓車床的雙V形底座拖板,其包括底座、中滑板、左導軌壓板、左擋板、右導軌壓板、右擋板以及鑲條;其中,所述底座的頂部設有兩個V形凸起;所述中滑板的底部設有兩個用于收容V形凸起的V形凹槽;所述左導軌壓板、右導軌壓板分別通過螺釘固持于中滑板的底部,并分別延伸至V形凸起的下方;所述左擋板固持于左導軌壓板的右側;所述右擋板固持于右導軌壓板的左側;所述鑲條分別抵接在底座和左導軌壓板、右導軌壓板之間。本實用新型的液壓車床的雙V形底座拖板通過設置雙V形凸起和V形凹槽,保證了拖板車削的穩定性,自身的導向精度也提高,使得加工精度和尺寸一致性都大有提高;同時,通過設置鑲條使得使用壽命大大延長。
- 專利類型實用新型
- 申請人浙江陀曼精密機械有限公司;
- 發明人汪國基;
- 地址312500 浙江省紹興市新昌縣新昌工業園區新柿路29號
- 申請號CN201420289713.X
- 申請時間2014年06月03日
- 申請公布號CN203887530U
- 申請公布時間2014年10月22日
- 分類號B23Q1/25(2006.01)I;
