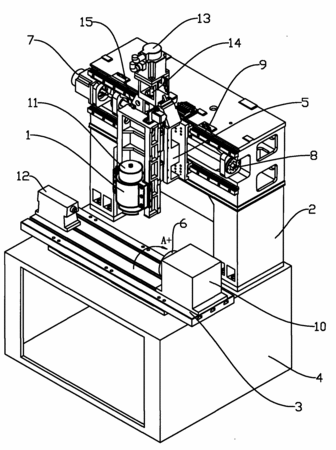

摘要：一種數控專用刀模雕刻機，它屬于數控滾筒刀模高速精密雕刻加工設備領域，它包括有主軸箱、龍門架、工作臺、床身和滑座以及刀具運行的機構，刀具運行機構包括X軸運行機構、Z軸運行機構，其特征在于工作臺固定安裝在床身上且位于主軸箱正下方，在工作臺設置一數控回轉工作臺；數控回轉工作臺的回轉中心線與主軸中心線垂直且在垂直于工作臺的同一垂直面內；主軸箱安裝在可垂直運行的滑座上。本實用新型可通過三軸數控來實現各軸的運行控制，實現軸或圓筒類零件的表面加工，同時還可以對一般軸類工件進行銑削、鉆削等雕刻加工。本實用新型采用固定工作臺，因此具有結構簡單、成本低、工作臺載荷大、可加工較長零件、工件校準方便等特點。
- 專利類型實用新型
- 申請人深圳市捷甬達實業有限公司;
- 發明人羅勇剛;井春興;
- 地址518111 廣東省深圳市龍崗平湖街道辦平湖社區富民工業區第64棟
- 申請號CN201020222212.1
- 申請時間2010年06月10日
- 申請公布號CN201922256U
- 申請公布時間2011年08月10日
- 分類號B23Q1/25(2006.01)I;
