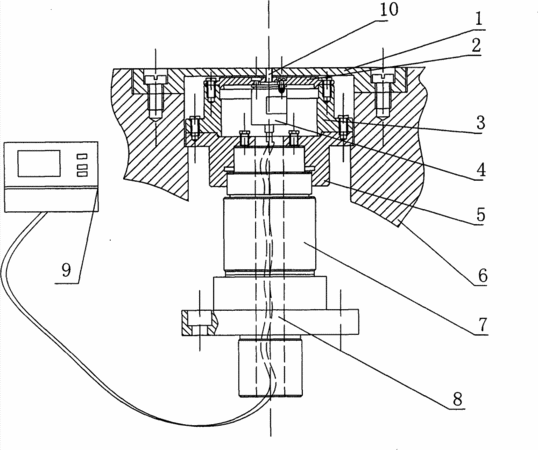

摘要：本實用新型公開了一種數控鏜床旋轉角度數顯工作臺包括：工作臺端蓋(1)、編碼器連接板(2)、編碼器定位套(3)、編碼器(4)、編碼器安裝套(5)、工作臺(6)和工作臺中心軸(7)；工作臺端蓋(1)和編碼器中心軸(10)通過鍵連接；編碼器(4)的外殼固定在編碼器連接板(2)上，編碼器連接板(2)固定在編碼器定位套(3)上，編碼器定位套(3)固定在編碼器安裝套(5)上，使編碼器(4)的外殼和輸出信號線固定不動；編碼器安裝套(5)在工作臺中心軸(7)上鎖緊固定。解決了在數控鏜床工作臺面內有較高角度位置要求的工件的制造加工中，旋轉角度的高精度測量和顯示的技術問題，為開發具有較高角度分度精度的數控機床提供支持。
- 專利類型實用新型
- 申請人西華大學;
- 發明人鄧志平;
- 地址610039 四川省成都市金周路999號
- 申請號CN201220101427.7
- 申請時間2012年03月19日
- 申請公布號CN202571822U
- 申請公布時間2012年12月05日
- 分類號B23Q1/25(2006.01)I;B23Q17/00(2006.01)I;
