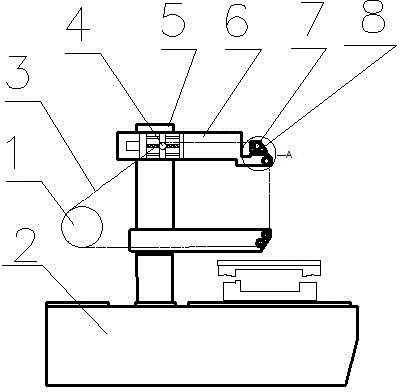

摘要：本實用新型涉及一種電火花線切割機床電極絲張力調節機構，包括安裝于立柱附近的主張力調節裝置，它還包括安裝于上臂主導輪一側的輔助張力調節機構。該輔助張力調節機構由彈性元件、浮動支座、輔助張力調節導輪組成，輔助張力調節導輪安裝于浮動支座上，浮動支座通過板簧安裝主導輪一側的上臂上，與主導輪的連線與水平線之間的夾角為20－850。在主導輪一側的電極絲張力作用下，安裝輔助張力調節的導輪浮動支座克服彈性元件的彈力，從而保證主導輪一側的電極絲張力始終保持在一個合理的范圍內。本實用新型采用雙張力調節機構，且著重調節主導輪一側的電極絲張力始終保持在一個合理的范圍內，結構簡單，調節及時，滯后時間短。
- 專利類型實用新型
- 申請人江蘇三星機械制造有限公司;
- 發明人王炎秋;
- 地址225318 江蘇省泰州市海陵區城東街道春風路西首三星公司內
- 申請號CN201120317217.7
- 申請時間2011年08月29日
- 申請公布號CN202271059U
- 申請公布時間2012年06月13日
- 分類號B23H7/10(2006.01)I;
