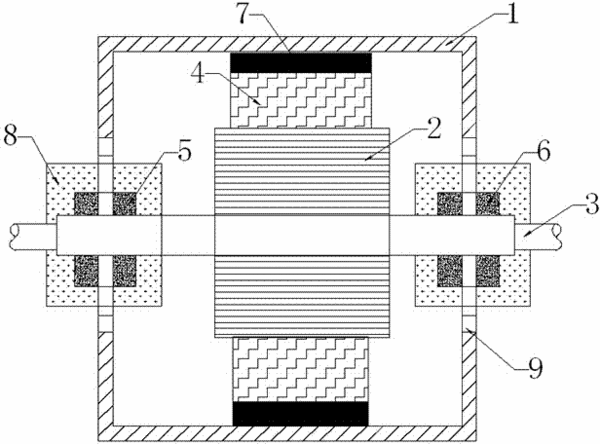

摘要:本實用新型公開了一種新型電火花線切割機用鉬絲筒裝置,包括鉬絲筒體和帶定子的定子軸,所述鉬絲筒體的兩個側壁通過內、外壓緊環固定在定子軸上,所述鉬絲筒裝置還包括支撐墊和防護套,所述支撐墊的一端固定安裝在所述定子上,其另一端與鉬絲筒體相接,以支撐鉬絲筒體;所述防護套套置在鉬絲筒體的側壁與所述定子軸相接的一端,覆蓋所述內外壓緊環,封閉鉬絲筒體側壁與所述定子軸之間的間隙。本實用新型結構簡單,設計合理,通過設置支撐墊,對鉬絲筒體進行支撐,最大限度地降低了鉬絲筒子的振動,確保了鉬絲筒的平穩運行;通過設置防護套,封閉鉬絲筒體與定子軸之間的間隙,有效減少了斷絲的情況,提高電火花線切割機的運行時間和工作效率。
- 專利類型實用新型
- 申請人蘇州市寶瑪數控設備有限公司;
- 發明人邵建軍;
- 地址215151 江蘇省蘇州市高新區滸關工業園內
- 申請號CN201420641389.3
- 申請時間2014年10月31日
- 申請公布號CN204262534U
- 申請公布時間2015年04月15日
- 分類號B23H7/10(2006.01)I;
