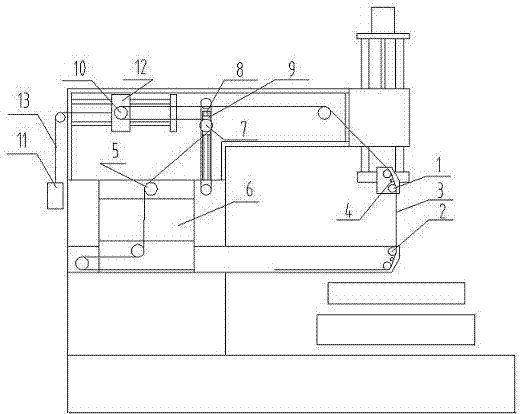

摘要：本發明涉及一種具有電極絲張力調節機構的電火花線切割機床，包括通常安裝于立柱附近的重錘式張力調節裝置，該重錘式張力調節裝置至少包括：安裝有張絲輪并可自由運動的張絲輪座、重錘、拉繩，所述引至加工區上主導輪的電極絲繞過張絲輪并經過一個過渡導輪引向絲筒，重錘通過拉繩連接并牽引該張絲輪座，其特征在于：所述過渡導輪為一個位置可調的下張力調整輪。本發明還可安裝有同樣位置可調的上張力調整輪。在不同的加工階段，可適時調整張力調整輪的位置，使得繞過張絲輪的兩段電極絲的開口角度發生變化，從而使得重錘式張力調節裝置在不同加工階段產生不同的張力，從而保證加工區電極絲的張力處于較為理想的狀態。
- 專利類型發明專利
- 申請人江蘇三星機械制造有限公司;
- 發明人王炎秋;
- 地址225300 江蘇省泰州市海陵區城東街道春風路西首三星公司
- 申請號CN201310292144.4
- 申請時間2013年07月12日
- 申請公布號CN104275535A
- 申請公布時間2015年01月14日
- 分類號B23H7/10(2006.01)I;
