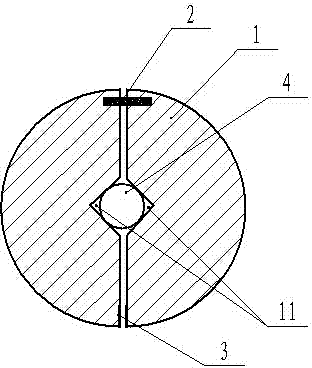

摘要：本實用新型公開了一種電火花線切割機用導絲器，包括：導絲器本體，所述導絲器本體由兩個形狀、結構相同的半圓柱體組成，所述兩個半圓柱體的一端由銷連接，另一端設置有互相吸引的磁鐵，所述兩個半圓柱體的平行面內側均開設有一個形狀、大小均相同的V型槽，電極絲穿過所述兩個V型槽，并與所述兩個V型槽的槽壁均接觸。通過上述方式，本實用新型結構簡單、穿絲方便，保證電極絲在上下導輪間垂直、穩定，從而提高加工精度。
- 專利類型實用新型
- 申請人蘇州市寶瑪數控設備有限公司;
- 發明人邵建軍;
- 地址215151 江蘇省蘇州市高新區滸關工業園內
- 申請號CN201420627328.1
- 申請時間2014年10月28日
- 申請公布號CN204262532U
- 申請公布時間2015年04月15日
- 分類號B23H7/10(2006.01)I;B23H7/26(2006.01)I;
