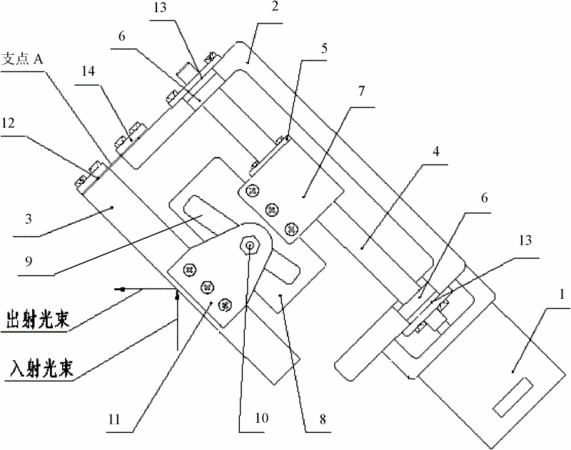

摘要：本實用新型公開了一種光束反射角調節裝置。其結構包括反射鏡組件和固定在支架上的步進電機；螺桿套在螺母中，形成傳動螺紋副；螺桿固定在支架上，步進電機的輸出軸與螺桿一端相連，步進電機可直接驅動螺桿旋轉；套筒滑桿架固定在螺母上，摩擦楔形槽組件固定在套筒滑桿架上，摩擦楔形槽組件上的楔形槽與螺桿軸線之間存在夾角；提升滑動桿穿入楔形槽內、可在楔形槽內滑動，提升滑動桿兩端與安裝有反射鏡組件的連接座相連；彈簧片設于反射鏡組件和支架上，形成支點A，反射鏡組件可在彈簧片的支撐下圍繞支點A轉動。與現有技術相比，本實用新型能在一定范圍內實現電機角位移與反射鏡轉角呈線性變化關系，便于程序控制，結構簡單、穩定性好。
- 專利類型實用新型
- 申請人成都中科唯實儀器有限責任公司;
- 發明人魏相惠;廖娟娟;
- 地址610041 四川省成都市高新區起步園科園南一路七號
- 申請號CN201020597852.0
- 申請時間2010年11月09日
- 申請公布號CN201867529U
- 申請公布時間2011年06月15日
- 分類號G02B7/198(2006.01)I;
