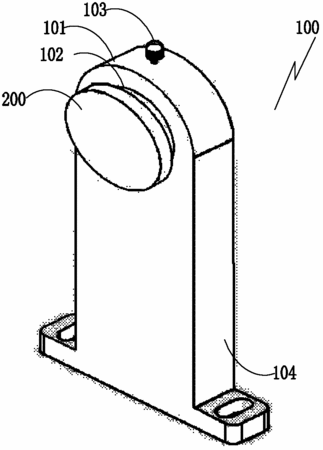

摘要：本發明提供一種反射鏡鏡架，包括：過渡件，適于固定反射鏡，其大體呈圓柱形結構并可繞其自身的第一中軸線旋轉；固定組件，具有容納所述過渡件的通孔，使得過渡件可以在其內旋轉；和鏡架底座，適于支承固定組件，該鏡架底座可以繞其自身的第二中軸線旋轉，所述第一中軸線和第二中軸線垂直并且相交；其中，所述過渡件與反射鏡相接使得所述反射鏡的法線與所述第一中軸線具有固定的傾角。所述固定組件具有螺母，所述過渡件的外側具有螺紋，所述螺母與螺紋配合用于鎖緊所述過渡件。所述傾角大于0°且小于3°。本發明可快速調節反射光方向，使其按入射光方向返回，且該裝置結構簡單，能省時省力，且調整光線效果良好。
- 專利類型發明專利
- 申請人北京國科世紀激光技術有限公司;
- 發明人樊仲維;邱基斯;唐熊忻;
- 地址100192 北京市海淀區西小口路66號東升科技園北領地C區7號樓2層
- 申請號CN201210103678.3
- 申請時間2012年04月10日
- 申請公布號CN102621662A
- 申請公布時間2012年08月01日
- 分類號G02B7/198(2006.01)I;G02B7/182(2006.01)I;
