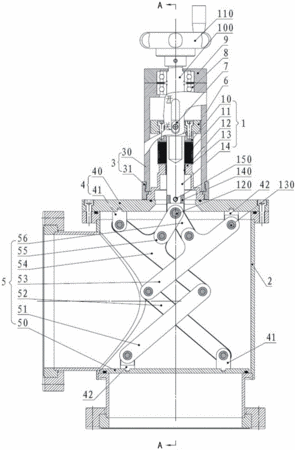

摘要：本實用新型公開了一種超高真空手動擋板閥，包括殼體和位于殼體上方的執行機構，執行機構和殼體之間通過上法蘭連接，殼體內安裝有閥芯組件，閥芯組件包括密封閥板、內活動桿、外活動桿、內異形活動桿、外異形活動桿、內推動桿和外推動桿，內活動桿、外活動桿、內異形活動桿和外異形活動桿共同構成平面雙臂連桿結構，由螺桿驅動帶動密封閥板運動，實現閥門的啟、閉。本實用新型利用平面雙臂連桿結構形成的伸縮運動，其伸縮的距離遠大于固定塊的移動距離，所以與傳統螺桿直接傳動相比，同樣的閥板移動距離所需要的執行機構的尺寸可以大大減小，同樣的殼體空間形成閥門開啟行程更大，開啟后流導更大，整個閥門既可豎裝又可橫裝，安裝更加方便。
- 專利類型實用新型
- 申請人成都中科唯實儀器有限責任公司;
- 發明人冉從軍;魏瓊林;蒙志林;何吉剛;馬寧;
- 地址610000 四川省成都市高新區科園南一路七號
- 申請號CN201420453357.0
- 申請時間2014年08月12日
- 申請公布號CN203979460U
- 申請公布時間2014年12月03日
- 分類號F16K3/02(2006.01)I;F16K3/314(2006.01)I;F16K31/44(2006.01)I;
