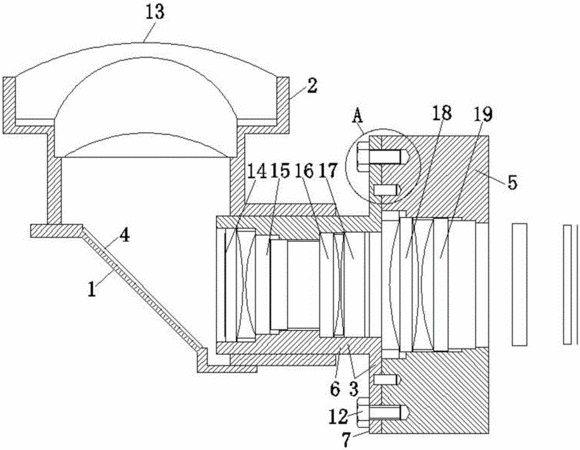

摘要：本實用新型涉及一種可360°投射的鏡頭，它包括旋轉組件和固定組件，所述旋轉組件包括反光鏡支架，在所述前組鏡筒內設有前透鏡組，在所述反光鏡支架內側設有反光鏡，所述后組鏡筒Ⅰ包括前部鏡筒和后部連接片，所述后部連接片與后組鏡筒Ⅱ的前端面相連，在所述后組鏡筒Ⅱ的前端面筒壁上設有一圈圓槽口，在所述圓槽口對應的后組鏡筒Ⅰ的后部連接片上設有兩個銷釘，所述銷釘置于圓槽口內，在所述圓槽口外側的后組鏡筒Ⅱ的前端面上設有兩個螺絲孔，在所述后部連接片上設有一圈連接通孔，所述旋轉組件通過設在連接通孔和螺絲孔內的連接螺桿與固定組件相連。本實用新型鏡頭前組可360°旋轉，調節方便，保證投影機機臺始終放置在水平方向。
- 專利類型實用新型
- 申請人江蘇艾洛維顯示科技股份有限公司;
- 發明人來源;岳德舉;
- 地址214213 江蘇省宜興市經濟開發區永安路
- 申請號CN201520579235.0
- 申請時間2015年08月04日
- 申請公布號CN204945475U
- 申請公布時間2016年01月06日
- 分類號G02B7/198(2006.01)I;G02B7/02(2006.01)I;G03B21/14(2006.01)I;
