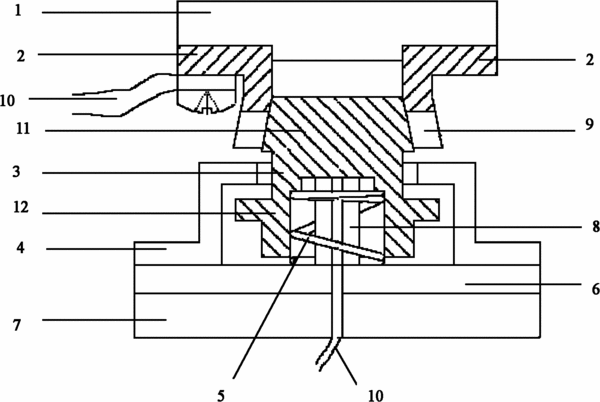

摘要：本實用新型公開了一種單芯快速定位電連接器。其結構包括內部組件和外部組件；所述內部組件包括內絕緣盤和內錐盤孔，內錐盤孔的錐孔為有錐度的斜孔，內錐盤孔的錐孔壁上設有長孔，內部組件的電導線與內錐盤孔連接；所述外部組件包括外絕緣盤、外頂盤、外絕緣套、頂柱、壓縮彈簧和外頂錐，外頂錐的錐頭為錐度與內錐盤孔的錐孔錐度一致的斜軸，外部組件的電導線與外頂錐連接；內錐盤孔的錐孔與外頂錐的錐頭之間通過斜孔與斜軸的插入配合使用實現緊密接觸。與現有技術相比，本實用新型能在機械連接的同時實現電連接，無需額外的電纜接插件空間，能很好滿足設備小型化需求；且能進行一定程度的位置自適應調整，結構小巧緊湊，易于加工、安裝和維修。
- 專利類型實用新型
- 申請人成都中科唯實儀器有限責任公司;
- 發明人張東;蔣紅雨;
- 地址610041 四川省成都市高新區起步園科園南一路七號
- 申請號CN201020589301.X
- 申請時間2010年11月03日
- 申請公布號CN201838816U
- 申請公布時間2011年05月18日
- 分類號H01R13/627(2006.01)I;H01R13/629(2006.01)I;
