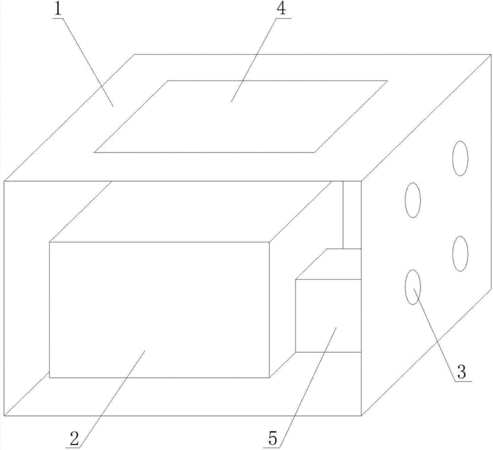

摘要：本實用新型公開了一種發光裝置的電磁屏蔽裝置，包括金屬外殼、連接器、透明電磁屏蔽薄膜和電源濾波器，金屬外殼接地，金屬外殼的側壁上設置有多個用于電纜通過的圓孔，金屬外殼上設置有用于光線穿過的透明光窗，透明電磁屏蔽薄膜覆蓋在光窗內側面上，且透明電磁屏蔽薄膜通過銅箔與金屬外殼連接，連接器設置金屬外殼內，電纜穿過連接器與發光裝置連接，連接器的金屬體分別與電纜的屏蔽層和金屬外殼緊密接觸，電源濾波器設置在發光裝置的電源線入口。本實用新型采用金屬外殼實現電磁屏蔽，使電磁干擾波導入大地，濾除干擾；同時電源線和信號線采用雙絞的形式，成本低廉，抑制干擾效果好，使相鄰的環路中兩線往返電流電磁感應作用互相抵消，不影響信號的傳輸。
- 專利類型實用新型
- 申請人成都中科唯實儀器有限責任公司;
- 發明人張百翠;張蜀曉;
- 地址610041 四川省成都市高新區科園南一路七號
- 申請號CN201520157607.0
- 申請時間2015年03月19日
- 申請公布號CN204408844U
- 申請公布時間2015年06月17日
- 分類號H05K9/00(2006.01)I;
