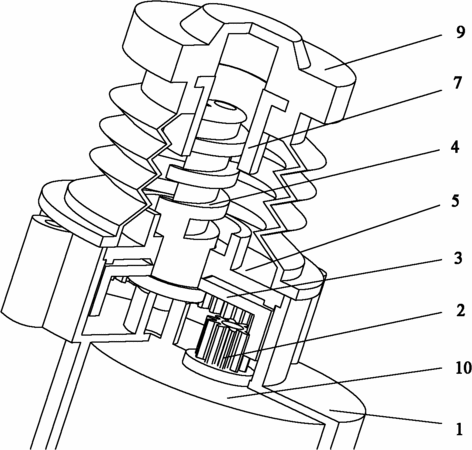

摘要：本實用新型公開了一種氣路閥門傳動裝置。其結構包括固定座和設于固定座下部內的微電機，微電機的輸出軸上裝有小齒輪，小齒輪與大齒輪內嚙合；大齒輪和定位板的中心孔均套在螺旋桿下部，定位板設于大齒輪上方，定位板的外圓柱面固定在固定座上部；螺旋桿上部的外表面設有螺旋槽，螺旋帽內表面設有小凸臺，小凸臺分布在與螺旋槽具有相同螺紋參數的螺旋線上，小凸臺旋合在螺旋槽中，從而使螺旋帽旋合在螺旋桿上部；螺旋帽固定在橡膠套內部，橡膠套的底端固定在固定座和定位板的端面上。與現有技術相比，本實用新型能夠用于燃氣表、報警器等涉及氣路通道的電動開關閥門，易于加工和裝配，而且結構簡單、體積小、運行可靠性高、功耗小。
- 專利類型實用新型
- 申請人成都中科唯實儀器有限責任公司;
- 發明人張海軍;
- 地址610041 四川省成都市高新區起步園科園南一路七號
- 申請號CN201020592833.9
- 申請時間2010年11月05日
- 申請公布號CN201866380U
- 申請公布時間2011年06月15日
- 分類號F16K31/04(2006.01)I;F16K31/50(2006.01)I;F16K31/53(2006.01)I;
