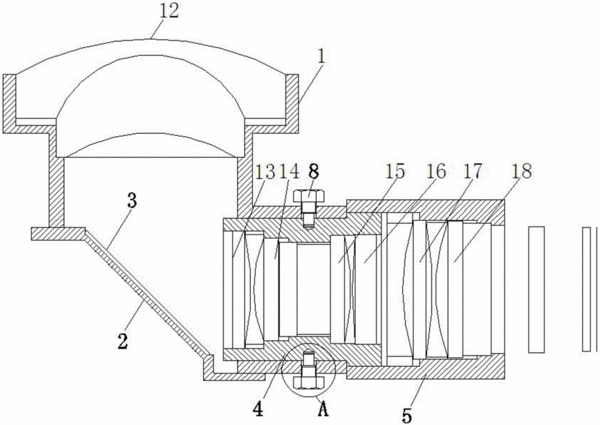

摘要：本實用新型涉及一種可360°投射的鏡頭，它包括旋轉組件和固定組件，所述旋轉組件包括前組鏡筒和反光鏡支架，在所述前組鏡筒內設有前透鏡組，在所述反光鏡支架內側設有反光鏡，所述固定組件包括后組鏡筒Ⅰ和后組鏡筒Ⅱ，所述后組鏡筒Ⅱ套設在后組鏡筒Ⅰ后部外側，在所述后組鏡筒Ⅰ和后組鏡筒Ⅱ內設有后透鏡組，在所述后組鏡筒Ⅰ徑向方向筒壁上設有一圈圓槽口，在所述旋轉組件后部設有連接孔，所述旋轉組件通過設在連接孔和圓槽口內的連接螺桿與固定組件相連，所述連接螺桿包括旋轉帽和連接端，所述連接螺桿的上部螺紋段與旋轉組件上的連接孔匹配連接。本實用新型鏡頭前組可360°旋轉，調節方便，保證投影機機臺始終放置在水平方向。
- 專利類型實用新型
- 申請人江蘇艾洛維顯示科技股份有限公司;
- 發明人來源;岳德舉;
- 地址214213 江蘇省宜興市經濟開發區永安路
- 申請號CN201520579234.6
- 申請時間2015年08月04日
- 申請公布號CN204945474U
- 申請公布時間2016年01月06日
- 分類號G02B7/198(2006.01)I;G02B7/02(2006.01)I;G03B21/14(2006.01)I;
