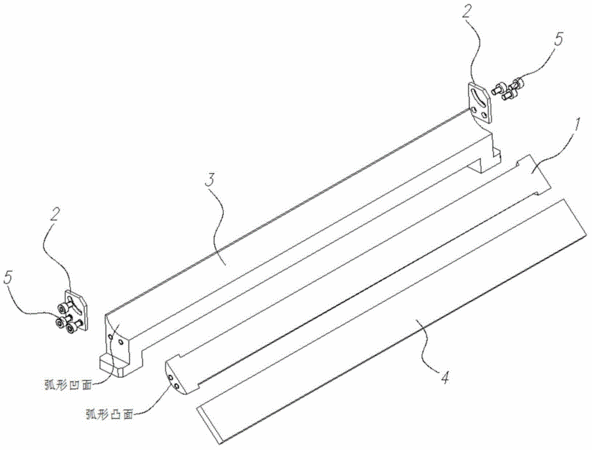

摘要：本實用新型公開一種反光鏡角度調節裝置，包括反光鏡、反光鏡座、反光鏡座擋片、反光鏡座支架和固定件，反光鏡座具有一平面和一弧形凸面，反光鏡固定設置在平面上，弧形凸面的圓心位于固定于反光鏡座上的反光鏡的反光面上，反光鏡可繞其反光面上過圓心的一條直線旋轉；反光鏡座支架具有一弧形凹面，與反光鏡座的弧形凸面相配合，承載反光鏡座，反光鏡座可沿弧形凹面滑動實現對反光鏡的角度調節；反光鏡座擋片固定設置在反光鏡座支架上，夾持住反光鏡座，并在反光鏡座調節到合適角度后，反光鏡座擋片與固定件相配合將反光鏡座固定。本實用新型可以實現對反光鏡角度的調節，提高裝調設備的便捷性，滿足對不同高度底盤車輛的安檢需要。
- 專利類型實用新型
- 申請人北京嘉恒中自圖像技術有限公司;
- 發明人王鵬;丁飛;張友彬;
- 地址100190 北京市海淀區中關村東路95號自動化大廈10層1008室
- 申請號CN201420650415.9
- 申請時間2014年11月03日
- 申請公布號CN204188864U
- 申請公布時間2015年03月04日
- 分類號G02B7/198(2006.01)I;
