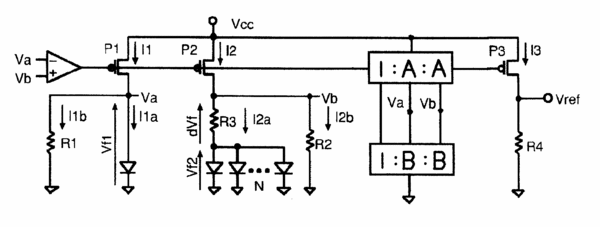

摘要:本發明所述的一種電流源的設計方法涉及參考電壓源和參考電流源的設計,主要是應用于模擬、數字和數?;旌霞呻娐返脑O計中,可以作為許多模擬電路模塊,例如,濾波器,模數轉換器,數模轉換器,振蕩器,放大器等電路的參考電流源設計。本發明是基于參考電壓電路利用運算放大電路而實現,在原參考電壓電路上加兩個電流鏡,兩個電流鏡串聯后與參考電壓電路并聯,兩個電流鏡均包括一路參考電壓產生回路與兩路電流鏡回路。通過本發明獲得的參考電流受工藝和電源電壓變化的影響很小,而與溫度的絕對值成反比,也即具有負溫度系數的參考電流。
- 專利類型發明專利
- 申請人北京六合萬通微電子技術股份有限公司;
- 發明人王海永;吳南健;壽國梁;
- 地址100087北京市海淀區知春路27號量子芯座18層
- 申請號CN200510112584.2
- 申請時間2005年10月11日
- 申請公布號CN100468272C
- 申請公布時間2009年03月11日
- 分類號G05F1/567(2006.01)I;G05F3/26(2006.01)I;
