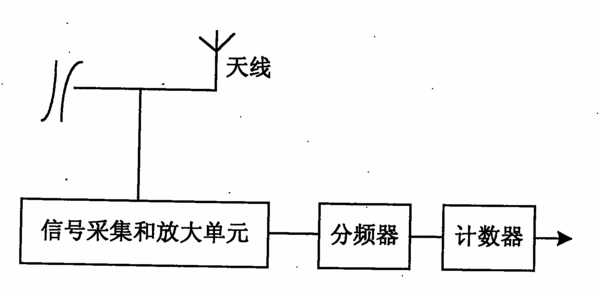

摘要：本發明提供了一種本振泄漏的檢測裝置，該裝置主要包括：信號采集和放大單元，用于從發射機的輸出信號中采集出本振泄漏信號，并根據設定的放大幅度對采集的信號進行放大，然后，將放大的信號傳遞給分頻器；分頻器，用于當接收到的本振泄漏信號達到分頻器可以正常工作的閾值時，對接收到的本振泄漏信號進行分頻操作，并將分頻后的信號傳遞給計數器；計數器，用于根據接收到的分頻信號，進行計數操作，當在一定的時間范圍內，計數器計數的值達到某一設定值時，輸出一個控制信號。利用本發明所述裝置，可以使用較少的檢測器件比較準確地檢測出本振泄漏信號的大小。
- 專利類型發明專利
- 申請人北京六合萬通微電子技術股份有限公司;
- 發明人王海永;吳南健;壽國梁;
- 地址100085北京市海淀區上地信息路12號中關村發展大廈四層B401室
- 申請號CN200510069542.5
- 申請時間2005年05月13日
- 申請公布號CN100553265C
- 申請公布時間2009年10月21日
- 分類號H04L29/14(2006.01)I;H04B17/00(2006.01)I;
