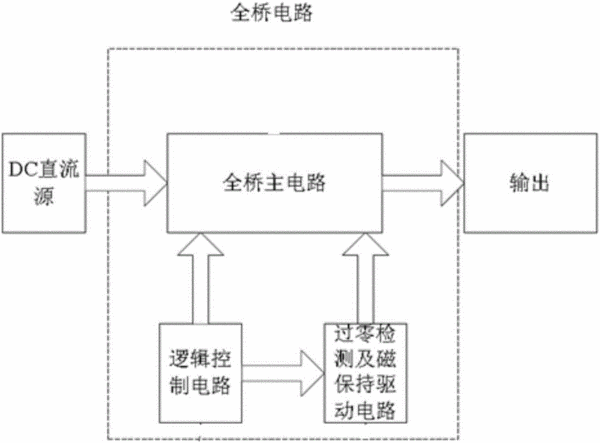

摘要：本發明涉及一種全橋電路，包括全橋主電路、邏輯控制電路和過零檢測及磁保持驅動電路；所述全橋主電路包括變壓器，所述全橋主電路用于將輸入電源的電壓隔離轉換成輸出電壓，所述邏輯控制電路用于對全橋主電路、過零檢測及磁保持驅動電路進行閉環控制、以及對全橋主電路的驅動控制，所述過零檢測及磁保持驅動電路用于對變壓器進行過零檢測，并產生一路控制信號并對變壓器進行過零時的磁通保持控制，實現全橋電路軟開關。本發明使全橋電路方便的進入邊沿諧振零電壓脈寬調制工作狀態，不僅提高了開關電源的效率，而且有效的抑制了浪涌電壓電流，大大提高了電路的穩定性和可靠性。
- 專利類型發明專利
- 申請人武漢華中數控股份有限公司;
- 發明人湯前進;熊浩;侯紅平;胡潔;彭瑞;
- 地址430223 湖北省武漢市東湖新技術開發區廟山小區華中科技大學科技園
- 申請號CN201610967384.3
- 申請時間2016年10月31日
- 申請公布號CN106549595A
- 申請公布時間2017年03月29日
- 分類號H02M7/5387(2007.01)I;
