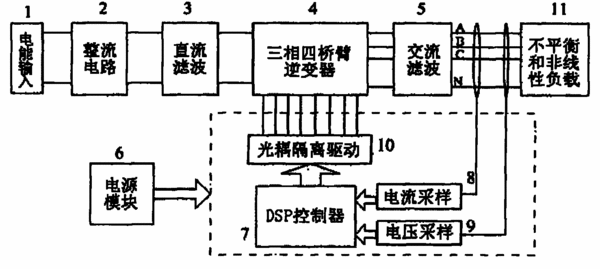

摘要：本三相四橋臂逆變器裝置由整流電路，直流濾波電路，三相四橋臂逆變電路，交流濾波電路，電流、電壓采樣電路，DSP(數字信號處理器)控制器，光耦隔離電路，電源電路構成，電流、電壓采樣電路在交流濾波電路輸出端采集的電流、電壓信號饋給DSP控制器，DSP控制器的輸出信號經光耦隔離電路隔離后饋給三相四橋臂逆變電路，三相四橋臂逆變電路的輸入端并聯連接兩個串聯連接的儲能電容，每個儲能電容分別并聯有等值的均壓電阻。本三相四橋臂逆變器裝置電路簡單，具有良好的輸出動態性能，抗干擾能力強，對非線性和不平衡負載的適應性廣，適合應用于分布式并網和微電網等場合。
- 專利類型實用新型
- 申請人西華大學;
- 發明人王軍;張曉勇;彭宏;
- 地址610039 四川省成都市金牛區金周路999號西華大學
- 申請號CN201120000520.4
- 申請時間2011年01月04日
- 申請公布號CN201910746U
- 申請公布時間2011年07月27日
- 分類號H02M7/5387(2007.01)I;
