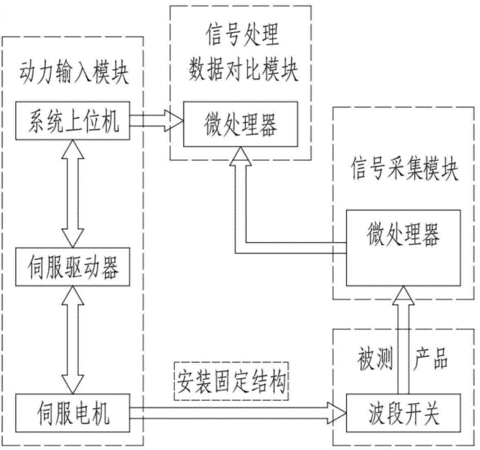

摘要：本實用新型公開了一種數字式波段開關的自動化測試裝置，包括安裝固定結構，用于將數字式波段開關固定安裝于本裝置上；動力輸入模塊，其動力輸出端連接數字式波段開關的控制端，用以驅動數字式波段開關旋轉；信號采集模塊，其采集端連接數字式波段開關的信號引腳，用于采集反映數字式波段開關工作狀態的信號；信號處理與數據對比模塊，其第一輸入端連接動力輸入模塊的控制信號輸出端，第二輸入端連接信號采集模塊的輸出端，用于將來自動力輸入模塊的控制信號與來自信號采集模塊的采集信號進行比較，以判定產品品質及數字式波段開關的工作狀態。本實用新型實現數字式波段開關的自動化測試，測試成本低廉，測試結果準確，通用性好，可靠性高。
- 專利類型實用新型
- 申請人武漢華中數控股份有限公司;
- 發明人王鵬賀;鮮飛;周岐荒;楊巍;劉江濤;李敏;
- 地址430223 湖北省武漢市東湖開發區華工科技園
- 申請號CN201320428672.3
- 申請時間2013年07月18日
- 申請公布號CN203365640U
- 申請公布時間2013年12月25日
- 分類號G01R31/327(2006.01)I;
