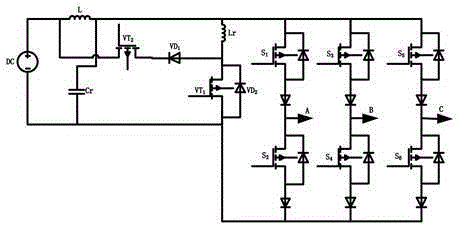

摘要：本實用新型提供了一種電流源型三相逆變器拓撲結構。該電流源型三相逆變器拓撲結構包括電流源、三相逆變橋和第一電感，三相逆變器通過母線電路與電流源連接，第一電感設置在電流源與三相逆變橋之間的母線電路上，電流源與三相逆變橋之間并聯有對三相逆變橋的負載電流進行控制的軟開關電路。根據本實用新型的電流源型三相逆變器拓撲結構，可以解決現有技術中電流源型逆變器工作時容易發生電流突變而導致功率器件過壓損壞的問題。
- 專利類型實用新型
- 申請人北京電子科技職業學院;
- 發明人李宏昭;張瑜峰;朱青松;龍漪;張強;
- 地址100176 北京市大興區亦莊涼水河一街9號
- 申請號CN201620068870.7
- 申請時間2016年01月25日
- 申請公布號CN205356183U
- 申請公布時間2016年06月29日
- 分類號H02M7/5387(2007.01)I;H02M1/32(2007.01)I;
