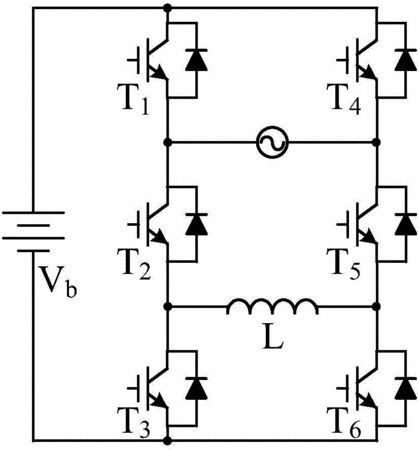

摘要：本實用新型公開了一種低漏電流并網逆變器，包括六個開關管T1～T6，一個濾波電感L，其中T1、T4構成一個雙向開關，使電網兩端通過開關管T1、T4與直流電源的陽極相連，T3、T5、T2的反并聯二極管和L構成一個電流輸出型Buck變換器，提供正半波的并網電流，T2、T6、T5的反并聯二極管和L構成另一個電流輸出型Buck變換器，提供負半波的并網電流，直流電源的陰極和開關管T3、T6的發射極相連，開關管的開關動作由相應的控制電路控制，其中第三、六開關管由高頻信號驅動。本實用新型可有效抑制逆變器的對地漏電流，具有效率高、調制方法簡單的優點，適用于無變壓器型光伏并網逆變器等對漏電流大小限制較嚴格的逆變電源系統。
- 專利類型實用新型
- 申請人華中科技大學;
- 發明人劉邦銀;段善旭;童文平;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201520095114.9
- 申請時間2015年02月10日
- 申請公布號CN204392110U
- 申請公布時間2015年06月10日
- 分類號H02M7/5387(2007.01)I;
