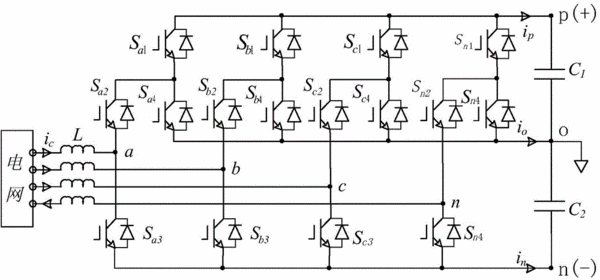

摘要：一種高壓無功補償逆變電路及補償方法，該逆變電路包括4個并聯連接的橋臂以及與橋臂并聯連接的電容電路，從4個橋臂中分別引出a、b、c和n四根與電網連接的相線，從電容電路的中點引出中性線；電容電路包括串聯后并聯在直流母線兩端的第一電容和第二電容，橋臂包括分別反并聯一個二極管的第一開關管、第二開關管、第三開關管和第四開關管，第一開關管、第二開關管和第三開關管串聯后并聯在直流母線的兩端，在第二、三開關管中間引出相線，第四開關管的一端連接在第一、二開關管之間，另一端連接在第一、二電容之間。本發明大大降低了開關損耗，避免了復雜的計算過程，補償的實時性更好，改善了輸出電壓波形，諧波污染小。
- 專利類型發明專利
- 申請人國家電網公司;國網山東省電力公司濟南供電公司;西華大學;
- 發明人王肅;張慶;胥明凱;王思源;李莉;秦昌龍;雷霞;雷海;邱曉初;
- 地址100031 北京市西城區西長安街86號
- 申請號CN201410742796.8
- 申請時間2014年12月08日
- 申請公布號CN104393784A
- 申請公布時間2015年03月04日
- 分類號H02M7/5387(2007.01)I;H02M7/5395(2006.01)I;H02M1/42(2007.01)I;
