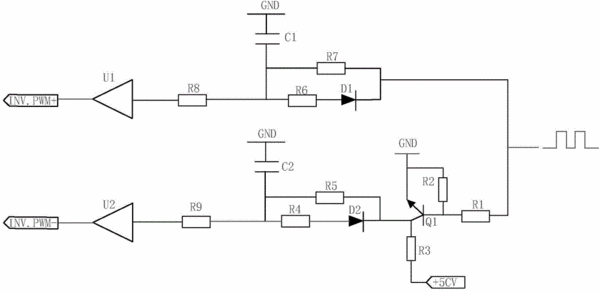

摘要：本實用新型公開了一種高精度半橋逆變驅動保護電路，包括PWM信號輸入端以及與PWM信號輸入端連接的上開關管驅動電路和下開關管驅動電路；所述上開關管驅動電路包括二極管D1、電阻R6、濾波電容C1、電阻R7；所述下開關驅動電路包括三極管Q1、二極管D2、濾波電容C2、電阻R4、電阻R5。本實用新型從硬件電路上增加驅動信號的死區時間，消除一些低精度控制芯片因死區時間控制不精確而對產品造成不穩定的影響；實現只需控制芯片的一個PWM輸出信號就能實現雙管的驅動，減少產品對控制芯片PWM資源的要求。
- 專利類型實用新型
- 申請人佛山市新光宏銳電源設備有限公司;
- 發明人聶文強;封寧波;向延釗;鐘立亮;白維;古元;
- 地址528000 廣東省佛山市禪城區張槎下朗佛西針織工業園西區3路8號3樓
- 申請號CN201420552812.2
- 申請時間2014年09月24日
- 申請公布號CN204168179U
- 申請公布時間2015年02月18日
- 分類號H02M7/5387(2007.01)I;H02M1/08(2006.01)I;
