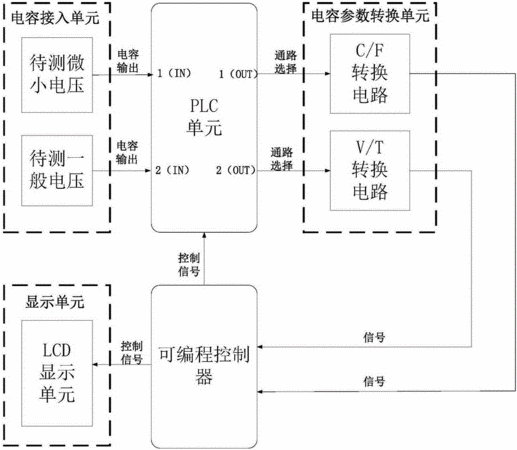

摘要:本實用新型公開了一種電容測試裝置,包括電容接入單元、PLC單元、電容參數轉換單元、可編程控制器和顯示單元,其中電容接入單元設置有電容插入接口,用于與待測電容插接以將其接入測試裝置中,PLC單元與該電容接入單元電連接,電容參數轉換單元包括C/F變換電路或者V/T變換電路,該PLC單元可根據電容類別選擇不同的輸入通道,以將待測電容與C/F變換電路和/或V/T變換電路連通,電容參數轉換單元中的C/F變換電路用于將電容參數轉換成為波形頻率參數,V/T變換電路用于將電容參數轉換成為時間參數,可編程控制器通過計算波形頻率以及時間大小,即可得到電容測試結果。本實用新型的裝置可實現對多種類型電容的準確可靠測量,解決現有的檢測裝置兼容性差的問題。
- 專利類型實用新型
- 申請人武漢華中數控股份有限公司;
- 發明人劉江濤;鮮飛;沈應龍;鄭治楨;
- 地址430223 湖北省武漢市東湖開發區華工科技園
- 申請號CN201520699241.X
- 申請時間2015年09月10日
- 申請公布號CN204945288U
- 申請公布時間2016年01月06日
- 分類號G01R31/01(2006.01)I;
