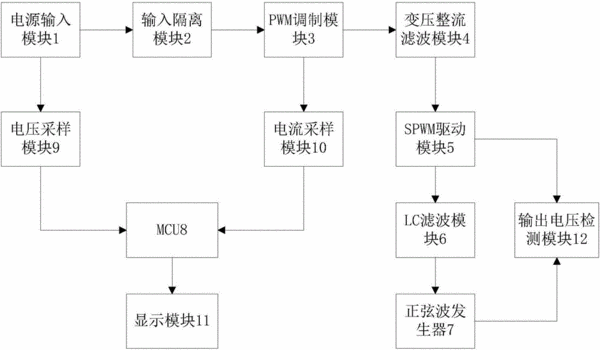

摘要：本發明公開了一種具有脈寬調制多電流信號隔離功能的純正弦波逆變器，包括電源輸入模塊、輸入隔離模塊、PWM調制模塊、變壓整流濾波模塊、SPWM驅動模塊、LC濾波模塊、正弦波發生器、MCU、電壓采樣模塊、電流采樣模塊和顯示模塊；PWM調制模塊包括時基電路芯片、第二十一電阻至第三十電阻、第二十一電容至第二十八電容、第十一二極管至第十三二極管、第十一三極管和第十二MOS管。本發明能避免信號干擾、保證儀器采集數據準確、對電源輸入能進行有效隔離、電路設計結構簡單、功能強大、使用靈活、適用范圍較廣、能實現多種電流值的采樣檢測、能將控制信號與電壓采樣信號進行有效隔離、提高采樣精度。
- 專利類型發明專利
- 申請人蘇州邁力電器有限公司;
- 發明人朱海東;
- 地址215151 江蘇省蘇州市高新區滸關分區建林路666號
- 申請號CN201610513546.6
- 申請時間2016年07月04日
- 申請公布號CN106100416A
- 申請公布時間2016年11月09日
- 分類號H02M7/5395(2006.01)I;H02M1/12(2006.01)I;
