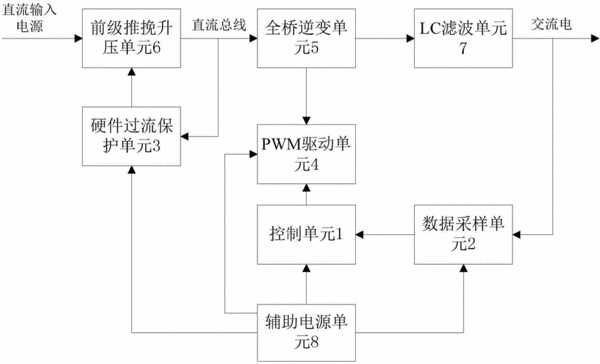

摘要:本發明公開了一種高頻逆變器短路保護控制電路,包括控制單元、數據采樣單元、硬件過流保護單元、PWM驅動單元、全橋逆變單元、前級推挽升壓單元、LC濾波單元和輔助電源單元,數據采樣單元對輸出電壓和輸出電流進行采樣、放大和濾波處理后,將得到的采樣處理數據發送到控制單元,控制單元判斷高頻逆變器的工作狀態,當判定為短路狀態時,控制單元發出控制信號,控制PWM驅動單元關閉全橋逆變單元;當判定為感性負載或容性負載時,控制單元增大輸出占空比,通過PWM驅動單元驅動全橋逆變單元進行全橋斬波。本發明能安全可靠實現逆變器的輸出短路保護、能避免MOS管損壞、當帶載為感性負載或者容性負載時能使逆變器正常工作。
- 專利類型發明專利
- 申請人蘇州邁力電器有限公司;
- 發明人朱海東;
- 地址215151 江蘇省蘇州市高新區滸關分區建林路666號
- 申請號CN201610788470.8
- 申請時間2016年08月31日
- 申請公布號CN106300277A
- 申請公布時間2017年01月04日
- 分類號H02H7/122(2006.01)I;H02M1/32(2007.01)I;
