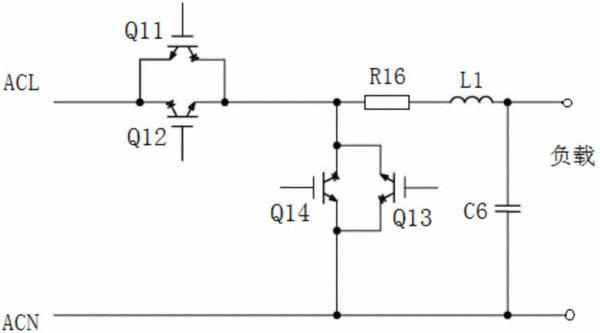

摘要：本發明公開了一種具有高頻斬波輸入隔離功能的純正弦波逆變器，包括電源輸入模塊、輸入隔離模塊、PWM調制模塊、變壓整流濾波模塊、SPWM驅動模塊、LC濾波模塊、正弦波發生器、MCU和電壓采樣模塊，正弦波發生器包括第一逆阻型IGBT、第二逆阻型IGBT、第三續流管、第四續流管、第十六電阻、第一電感和第六濾波電容；電壓采樣模塊包括電壓比較電路和光電耦合器，電壓比較電路包括電壓比較器、第一電阻、第二電阻、第三電阻、第四電阻、第五電阻和第六電阻。本發明能避免信號干擾、保證儀器采集數據準確、提高使用壽命、能減輕重量、安裝較為方便、使用廣泛、能將控制信號與電壓采樣信號進行有效隔離、提高采樣精度。
- 專利類型發明專利
- 申請人蘇州邁力電器有限公司;
- 發明人朱海東;
- 地址215151 江蘇省蘇州市高新區滸關分區建林路666號
- 申請號CN201610514102.4
- 申請時間2016年07月04日
- 申請公布號CN106100424A
- 申請公布時間2016年11月09日
- 分類號H02M7/5395(2006.01)I;H02M1/12(2006.01)I;H02M1/092(2006.01)I;G01R19/257(2006.01)I;
